産品名稱：曳引機制動力矩測試台（對拖法）

産品介紹：

曳引機制動力矩測試台（對拖法）産品介紹：

一、設備概述

該設備主要是用于測量曳引機制動力矩而定制的設備。系統采用工業計算機并配合測試軟件對産品進行測試以及控制，并對測試結果自動進行分析、判斷、統計、存儲、打印（打印機需方自備）。軟件可預存用戶全部參數，以備檢測時調用。

二、測試項目

1、  測量曳引機反電勢

2、  測量制動器制動力矩（動力矩）

3、  制動器吸合和釋放電壓測試

三、機械台架

四、軟件功能

軟件測試界面（可以非标定制）

該系統能同步測試和顯示被測電機的反電勢、制動器力矩、轉速、制動器的吸合電壓釋放電壓，并能鎖存(測試數據)、打印(測試數據及機械特性曲線)。系統能查詢任意點數據。

1、系統具有磨刹車片、測量反電勢、測量制動器力矩、制動器吸合和釋放電壓四項功能。

A 反電勢測試

通過上位機軟件，設置好驅動電機的轉速，打開制動器，啓動電機，通過上位機軟件自動采集三相電參數的電壓值，并自動保存且參與判斷報警。

B 制動器動力矩測試

通過上位機軟件，設置好輸出力矩上限保護值（該值要大于電機額定轉矩的2.5倍，軟件也可自由設置）以及轉速控制值，打開被測曳引機的抱閘，軟件控制變頻器使負載電機工作在設置速度下，曳引機被拖到同負載電機同一速度，控制抱閘開關單邊斷電，在這過程當中，軟件根據轉矩傳感器反饋的值，會自動畫出時間-力矩的曲線，軟件記錄數據一段時間後（該時間可以設置）停止記錄。軟件自動找出該段時間的最小轉矩值，即為動力矩。

C、制動器吸合和釋放電壓測試

該測試通過上位機軟件對程控直流穩壓電源的電壓控制，用來達到調節制動器電壓的目的。通過直流電參數來測量制動器的瞬間電流，如果電流有突變，即可檢測到制動器吸合或者釋放。

最低啓動電壓<75%額定電壓、最高釋放電壓10%~50%額定電壓

2、結論輸出、打印參數與曲線可定制專用報告格式

A 數據庫文件:可對長期試驗積累的數據進行查詢、顯示、修改、删除等操作。

B 輸出設置，進行測試結果輸出設置。包括輸出參數選擇，輸出顔色、坐标軸選擇、數據處理等。

C 特征點：顯示所測試特征點，包括空載點、堵轉點、最大轉矩點、最大輸出功率點、最大效率點。

D 測試數據，測試過程中，實時采集的各種數據。可以輸出自定義圖形輸出，将采集到的或計算得出的數據以自定義的圖形方式輸出。

E 測試曲線:根據實時采集的數據，描繪出的特性曲線。

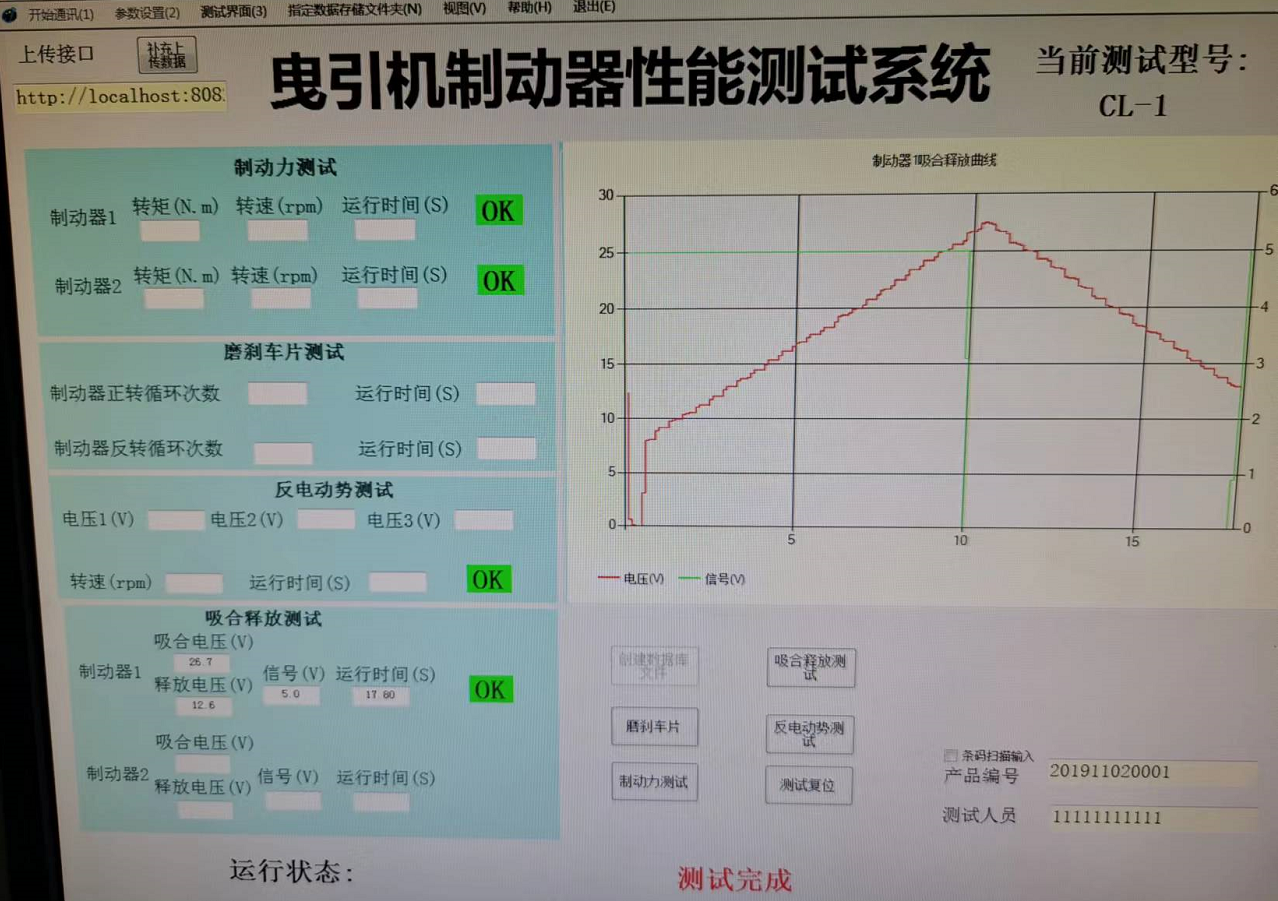

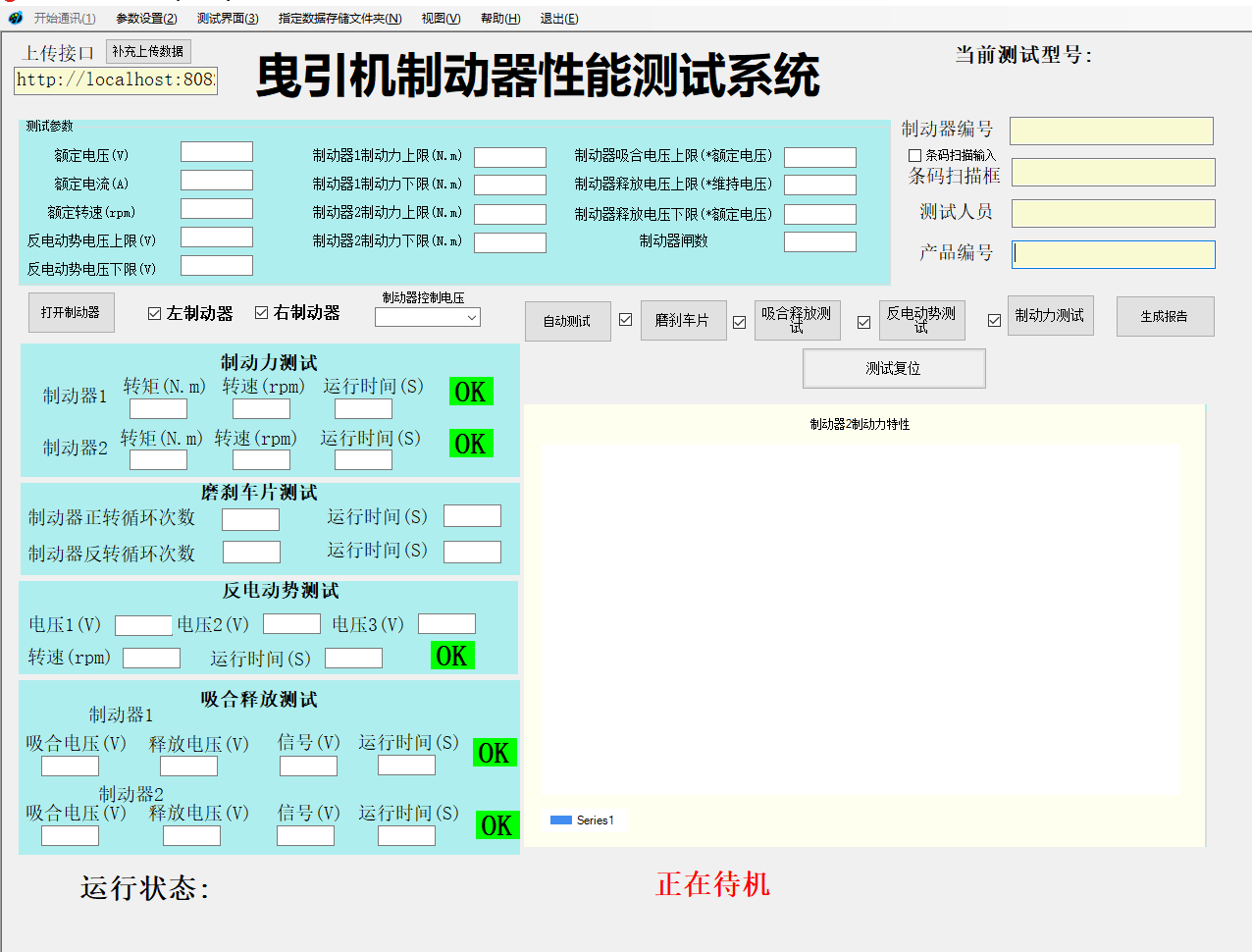

具體軟件界面如下（僅供參考）：
