産品名稱：水泵綜合性能測試系統

産品介紹：

水泵綜合性能測試系統

一、概述：

1、測試項目：流量、轉速、電流、功率、壓力(揚程)、效率、溫升；

2、系統指标符合GB/T3216-2005《回轉動力泵 水力性能驗收試驗 1級和2級》和GB/T12785-2002《潛水電泵試驗方法》；

3、測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量儀、帶電繞組溫升測試儀及LWGY渦輪流量傳感器、壓力變送器、壓力表等組成；
4、方案概述：本方案的系統配置主要針對卧（立）式單螺杆泵、卧式雙（三）螺杆泵、轉子泵及離心泵的出廠試驗、型式試驗、汽蝕試驗，采用閉環式結構的标準試驗裝置。

5、應用場合：潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機（洗碗機）、等水泵電機。

二、系統功能：

1、系統能對各種水泵進行性能試驗和汽蝕試驗。

2、系統能實時顯示水泵的流量、入口壓力、出口壓力、軸的轉矩、轉速、軸功率、效率、揚程及水溫。

3、系統能自動判别并顯示正負扭矩。

4、系統能自動對轉矩轉速傳感器進行溫度修正。

5、系統能對流量、進口壓力、轉矩、轉速分别進行上、下限報警，報警值可任意設定。

6、系統可以對測試數據自動進行存儲。

7、系統能實時顯示采集數據和曲線。

8、系統可任意設置曲線坐标值以滿足各種水泵試驗的需求。

9、在試驗過程中，如取到了壞點，允許删除和插入重做。

10、系統對于各種參數的設置具有記憶功能，隻需輸入一次即可。

11、系統具有曆史數據回放功能，并且允許編輯、修改。

12、系統可以通過打印機對測試結果進行數據、曲線的打印。

13、系統的整個功能具有菜單和快捷鍵雙重操作，在屏幕上均可得到漢字的提示，從而使得操作者感到極大的方便。

三、技(jì )術指标：

1、流量測量精度：優于±0.5%FS

2、流量測量範圍：取決于流量傳感器

3、入口壓力測量精度：優于±0.5%FS

4、入口壓力測量範圍：取決于壓力傳感器

5、出口壓力測量精度:優于±0.5%FS

6、出口壓力測量範圍：取決于壓力傳感器

7、溫度測量精度：±0.5%

8、溫度測量範圍：0~100℃

9、轉矩測量精度：±0.5%FS

10、轉矩測量範圍：取決于轉矩轉速傳感器

11、轉速測量精度：±0.2%±1個字

12、報警數值範圍：任意設定上限和下限。

四、方案配置與功能、示意圖

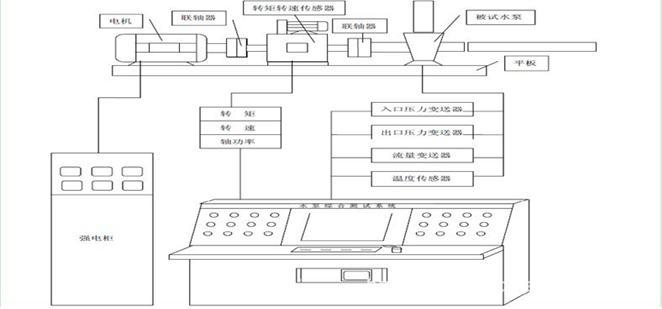

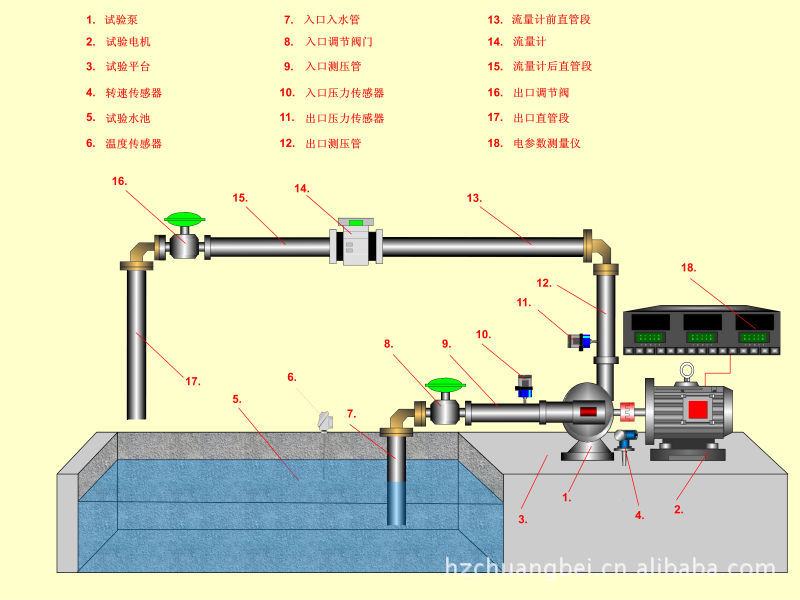

方案配置：本方案系統整體由儀表控制系統和管道系統（用戶自備）組成。儀表控制系統由轉速測試儀、壓力揚程測試儀、三相電參數測量儀及LWGY渦輪流量傳感器、壓力變送器（進出口）、壓力表、電磁閥、強電櫃、系統整合櫃以及（手）自動測試軟件組成。

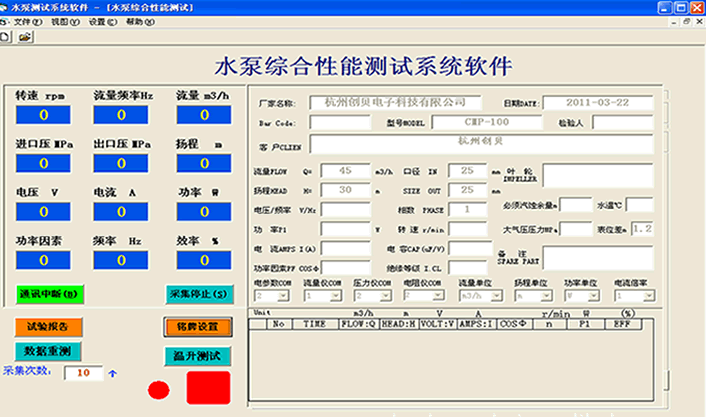

五、軟件介紹：

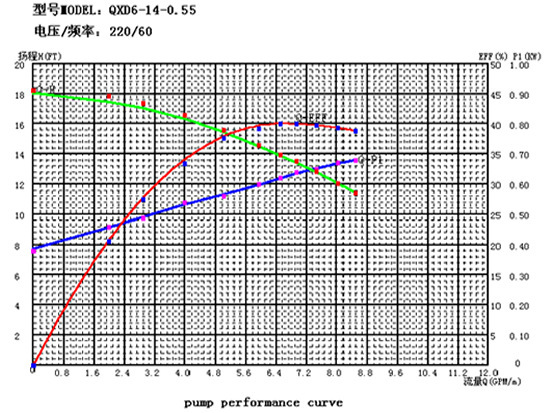

 自動測試水泵性能參數，形成水泵試驗報告原始數據表，泵性能曲線圖，測試結果彙總，其中性能曲線包括P-Q、H-Q、E-Q曲線和氣蝕特性曲線
