産品名稱：測功機控制器

産品介紹：

測功機控制器，可與磁粉測功機、磁滞測功機和電渦流測功機配套使用，連接測量電機的轉速、轉矩、輸出功率、效率，可與功率計連接，測試電機特性。

 儀表所有參數均為數字顯示，直觀，測量精确，效率高，可與計算機連接，通過計算機可以将測試數據繪畫成報表和曲線，大大減少人工。

 一、主要特點

 1）适用電機的轉速、轉矩、輸出功率、效率測試。

 2）采用五窗口LED數字顯示，同時顯示轉速、轉距、輸出功率、效率，以及最後窗口指示勵磁電流（範圍0～2A采用指針顯示）。

3）可以通過前面闆的勵磁調節旋鈕調節測功機的勵磁電流（即試驗電機負載）

4）可以手動調節測功機負載，也可以通過計算機調節負載。

 5）配有串行RS232接口，可與計算機連接。

 6）測試範圍廣：轉速為0～30000rpm，轉矩為10mN～200N.m

 7）使用方便，測試速度快。

 二、主要技(jì )術指标

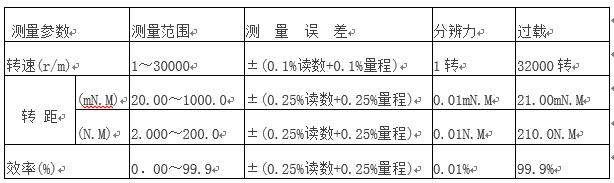

 1、測量精度：

 測量參數 測量範圍 測 量 誤 差 分辨力 過載

轉速(r/m) 1～30000 ±(0.1%讀數+0.1%量程) 1轉 32000轉

轉 距 (mN.M) 20.00～1000.0 ±(0.25%讀數+0.25%量程) 0.01mN.M 21.00mN.M

(N.M) 2.000～200.0 ±(0.25%讀數+0.25%量程) 0.01N.M 210.0N.M

效率(%) 0．00～99.9 ±(0.25%讀數+0.25%量程) 0.01% 99.9%

 2、其它技(jì )術指标

 輸 入：最大轉速，轉矩測量輸入信号均為額定量程的1.05倍；

 采樣時間：40mS

刷新時間：0.4s

整機功耗：<20W

儀表重量：約 4 kg

工作電源：AC 220V±10% 50/60Hz

儀表外形最大尺寸：358×123×363mm（w*h*d）

儀表裝架開口尺寸：348×104mm (w*h）

3．工作環境

環境溫度：0～40℃

相對濕度：20%～75%RH

大氣壓力: 86～106Kpa

無較重的電磁幹擾
